Fase plástica 380V do calefator de óleo OMT do controlador de temperatura da modelação por injeção 3

Controlador de temperatura Heater do molde de OMT-O .pdf

NOMEANDO O PRINCÍPIO de Heater Temperature Controller

OMT – xxxx – xx

①②    ③

①Controlador de temperatura do molde de Orste

②Primeiros dois números: Heater Power (quilowatt)

Últimos dois números: Poder da bomba (*10-1HP)

③Notas

HTO: O meio é óleo com alta temperatura      D: zonas do Duplo-aquecimento

Características do produto de Heater Temperature Controller

• Equipado com o projeto do temporizador automático de uma semana do começo/parada, a tela pode ser convertida entre chinês e inglês. A unidade de temperatura pode ser convertida no meio ^de e ^OC.
• O sistema de controlo de vários estágios da temperatura da identificação do P. pode manter uma temperatura do molde com uma precisão de ±0.5oC.
• Adota a bomba do ciclo da água da eficiência elevada, que pode encontrar as procuras do controle de temperatura para moldes precisos e do laço do molde com diâmetro menor para conseguir o controle de temperatura e a inversão térmica precisos da eficiência elevada. O interior da bomba adota de aço inoxidável para evitar a explosão.
• Dispositivos de segurança múltiplos que incluem a proteção da fase do reverso do poder, a proteção da sobrecarga da bomba, a proteção do superaquecimento e a proteção de baixo nível que pode automaticamente detectar o desempenho anormal e indica esta através do alarme visível.
• Para OMT-W padrão, a temperatura de aquecimento puder alcançar 200^OC, quando para OMT-HT, ele pode alcançar 300^OC.
• Equipado com a proteção de alta pressão, a pressão da segurança que aliviam, água automática que fornece e exaustão do ar.
• Adota refrigerar indireto faz o controle de temperatura mais preciso e fazem a inversão térmica mais rapidamente.

Aplicação de Heater Temperature Controller

Os aquecedores de água da série de OMT-O são amplamente utilizados na produção de produto plástico. Principalmente são aplicados para aquecer acima o molde e mantêm a temperatura, igualmente eles podem ser usados em outros campos similares. Com refrigerar indireto, o de alta temperatura. o óleo retornou do molde é refrigerado e exercido pressão sobre então e enviado ao molde após o aquecimento a conseguir para cumprir a exigência do calor e da temperatura de manutenção. Podem encurtar o ciclo do molde do produto e melhorar a eficiência da produção.

ESQUEMA FUNCIONAL de Heater Temperature Controller

O de alta temperatura. o óleo retorna à máquina e para ser exercido pressão sobre então pela bomba aos calefatores. Após o aquecimento, o óleo será forçado ao molde e para continuar o círculo. No processo, se a temperatura de óleo é demasiado alta, o sistema ativará a válvula de solenoide para deixar indiretamente a água refrigerando fresca abaixo do óleo de alta temperatura até que a temperatura esteja para baixo às exigências do sistema. Se a temperatura se mantém aumentar e se alcança ao ponto ajustado do EGO, o sistema soará o alarme e parará a operação. O sistema terá o alarme de baixo nível e para-o de trabalhar se o nível de óleo cai para baixo abaixo do ponto ajustado.

PARÂMETROS de Heater Temperature Controller

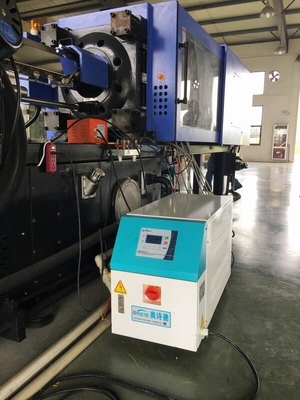

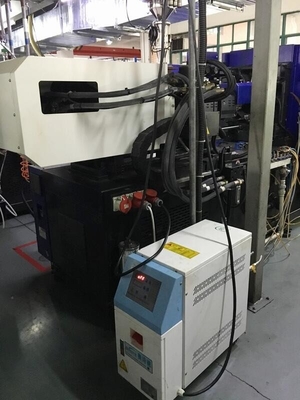

Casos da aplicação de Heater Temperature Controller

Cláusula de isenção

As seguintes indicações para esclarecer as responsabilidades e os regulamentos carregados por algum comprador ou usuário que comprar produtos e acessórios de ORSTE (incluindo empregados e agentes).

ORSTE é isentado da responsabilidade para todos os custos, taxas, reivindicações e perdas causados por razões abaixo:

1. Algumas instalações descuidadas ou sintéticas, operação e manutenção em cima das máquinas sem referir o manual antes da utilização da máquina.

2. Alguns incidentes além dos controles razoáveis humanos, que incluem os danos viciosos ou deliberados sintéticos ou o poder anormal, e falhas da máquina causadas pelas catástrofes naturais irresistíveis que incluem o fogo, a inundação, a tempestade e o terremoto.

3. Algumas ações operacionais que não forem autorizadas por ORSTE em cima da máquina, incluindo a adição ou a substituição de acessórios, a desmontada, o fornecimento ou a reparação.

4. Empregando materiais de consumo ou meios do óleo que não são apontados por ORSTE.

Nota da manutenção

1) Desligue o interruptor principal e o interruptor de controle e desconecte o cabo da fonte de alimentação antes do serviço e da manutenção.

2) Seja certo não alterar a fiação elétrica ou não remontar para dentro os componentes elétricos da caixa de controle.

3) Refira sempre o diagrama elétrico deste manual para verificar e manter os problemas prendendo elétricos.

4) O serviço e a manutenção das peças elétricas devem somente ser realizados por eletricistas qualificados.
