Máquina refrigerando central plástica industrial OCM-5W 220V/380V/415V do refrigerador de água

OCM-W Água-refrigerou a máquina refrigerando Chil industrial…

NOMEANDO O PRINCÍPIO

OCM – xxW

①②

①Máquina refrigerando do molde de Orste

②Poder do compressor (HP), W=Water-cooled

CARACTERÍSTICAS

1.         A escala refrigerando é de 7 a 25 ^OC.

2.         O tanque de água isolado é feito de aço inoxidável.

3.         O termostato anticongelante é padrão equipado.

4.         O líquido refrigerante R22 alto-eficiente é adotado na série de OMC-W. O laço da refrigeração controlado por interruptores de pressão do alto e baixo assegura o bom efeito refrigerando.

5.         A proteção da sobrecarga é padrão equipada para o compressor e a bomba.

6.         O controlador de temperatura preciso com uma precisão de ±1 ^OC é adotado.

7.         A bomba de baixa pressão é equipamento padrão.

8.         O compressor do tipo com nível de baixo nível de ruído, baixo energia-consumo e vida útil longa é empregado.

9.         o condensador de Tubo-em-SHELL com transferência térmica excelente e efeito refrigerando rápido é adotado.

APLICAÇÃO

A máquina refrigerando do molde é usada para encurtar o ciclo do molde dos produtos, ele é igualmente aplicável em refrigerar do equipamento a fim manter uma temperatura exigida. Além disso, é apropriado para outros campos da indústria com exigência refrigerando similar.

ESQUEMA FUNCIONAL

O compressor começa trabalhar quando a máquina refrigerando do molde de OCM-W começa acima. O líquido refrigerante é comprimido no gás de alta pressão de alta temperatura no processo de B a C, e para ser refrigerado ao passar através do condensador e para ser mudado então no líquido. O calor é levado embora pelo ar refrigerando. No processo de C a D à E e a F, o líquido refrigerante líquido é secado e filtrado pelo filtro mais seco. Após isso, passa através da válvula de solenoide, sensor nivelado e alcança então a válvula da expansão. No processo de F a G, o líquido refrigerante líquido de alta pressão é estrangulado e despressurizado pela válvula e pela temperatura da expansão do calor vai para baixo. No processo de G a A, a água refrigerada absorve o calor da água do processo no evaporador e dos retornos de volta ao compressor. Este processo da inversão térmica repete até que a água do processo esteja refrigerada para baixo à temperatura exigida.

função do desvio do Quente-ar: o compressor continua a trabalhar quando a água do processo é refrigerada para baixo à temperatura exigida, a seguir a válvula de desvio do quente-ar abre como as gotas da temperatura a seu valor ajustado. Uma parte do líquido refrigerante das passagens do compressor através da válvula de desvio e então alcança o evaporador, equilibrando para fora a peça da máquina que refrigera a capacidade e vai então para trás ao compressor sem passar através do condensador. Com a ajuda da válvula de desvio do quente-ar, o sistema pode ficar em circunstância equilibrada e pode manter a precisão de controle dentro de ±1 ^OC entretanto.

PARÂMETROS

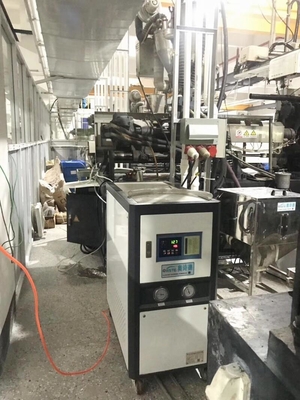

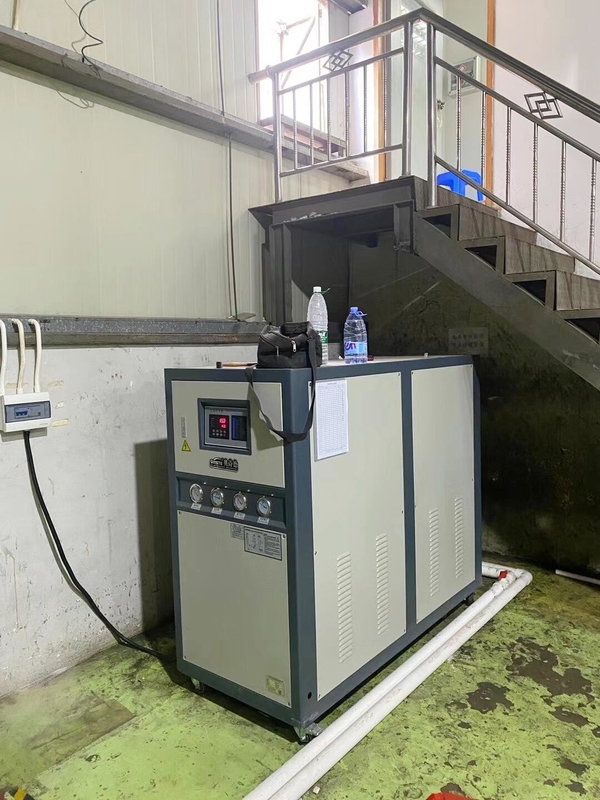

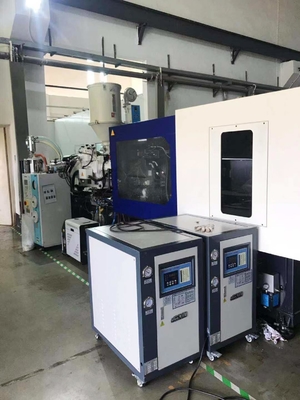

Casos da aplicação
